Как заправить картридж HP 83A (CF283A) своими руками? Пошаговая инструкция для новичков без опыта обслуживания оргтехники!
Как заправить картридж HP 83A (CF283A) своими руками? Пошаговая инструкция для новичков без опыта обслуживания оргтехники!
Чтобы заправить картридж HP 83A (CF283A) своими руками, не нужно действовать наугад, лучше воспользоваться инструкцией от профессионалов!
Также примите во внимание, что отсутствие опыта в обслуживании лазерной оргтехники может привести к катастрофическим последствиям для вашего кошелька из-за разного рода поломок. Поэтому если у вас есть возможность воспользоваться сторонней помощью, не отказывайтесь от нее.
HP CF283A совместим с принтерами LaserJet PRO
Инструменты и расходные материалы
Пошаговая инструкция по заправке HP 83A (CF283A)
Строго следуйте инструкции по заправке картриджа HP CF283A. И постарайтесь организовать присутствие более опытного пользователя оргтехники, если у вас есть такая возможность.

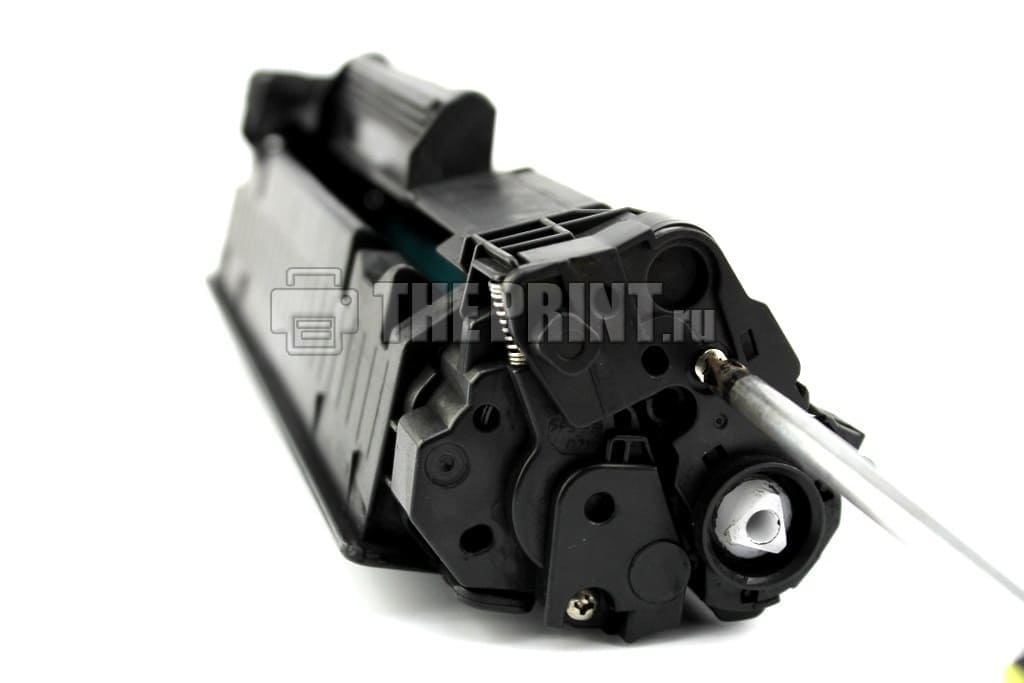

Шаг №1. Открутите винты на боковой крышке картриджа фигурной отверткой.
Шаг №2. Снимите боковую крышку.

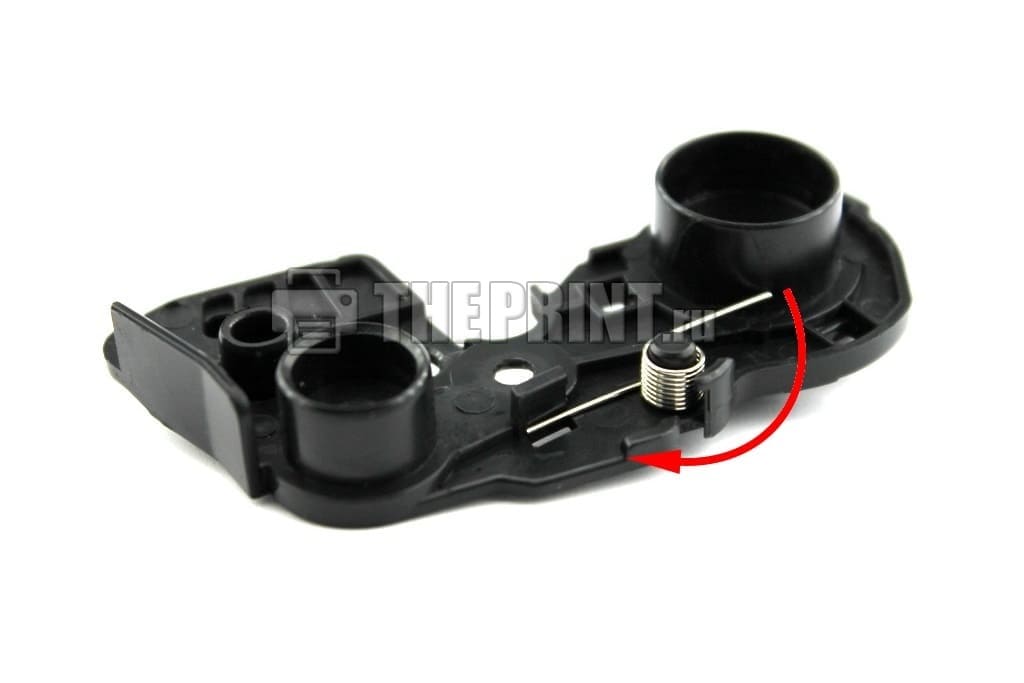

Шаг №3. Взведите пружину на боковой крышке.
Шаг №4. Разъедините картридж на две половины.
Шаг №5. Снимите фотобарабан.

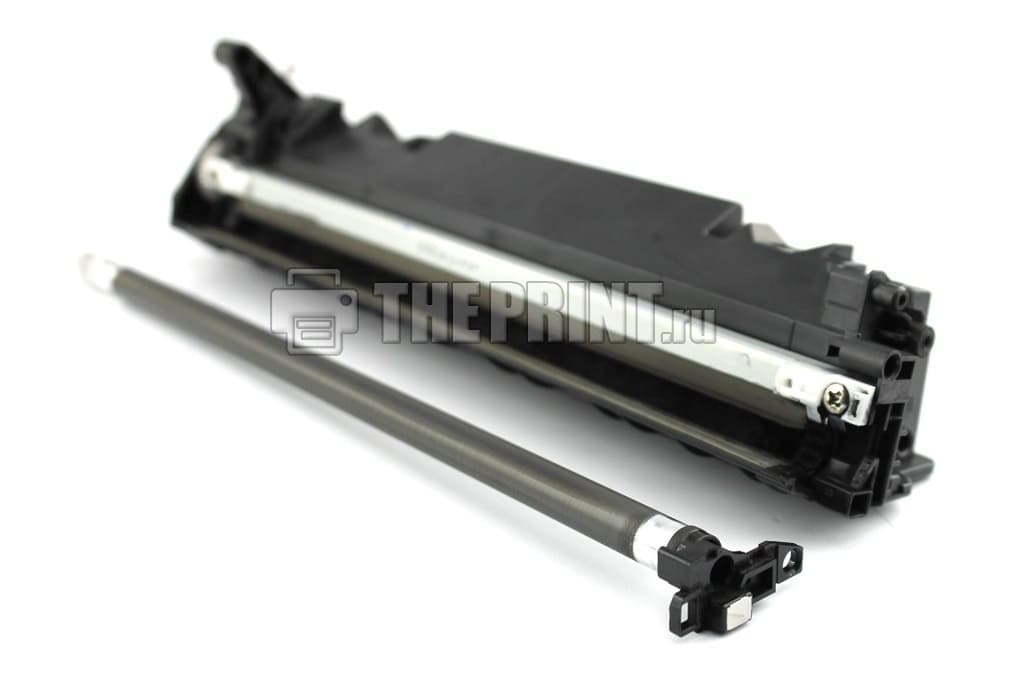

Шаг №6. Снимите вал первичного заряда.

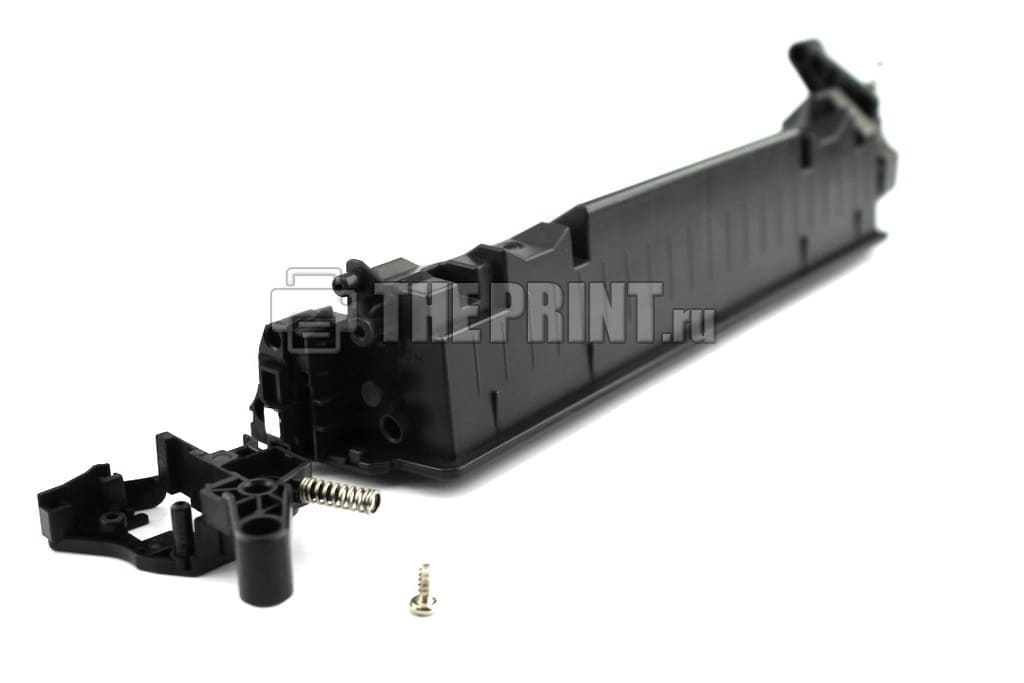

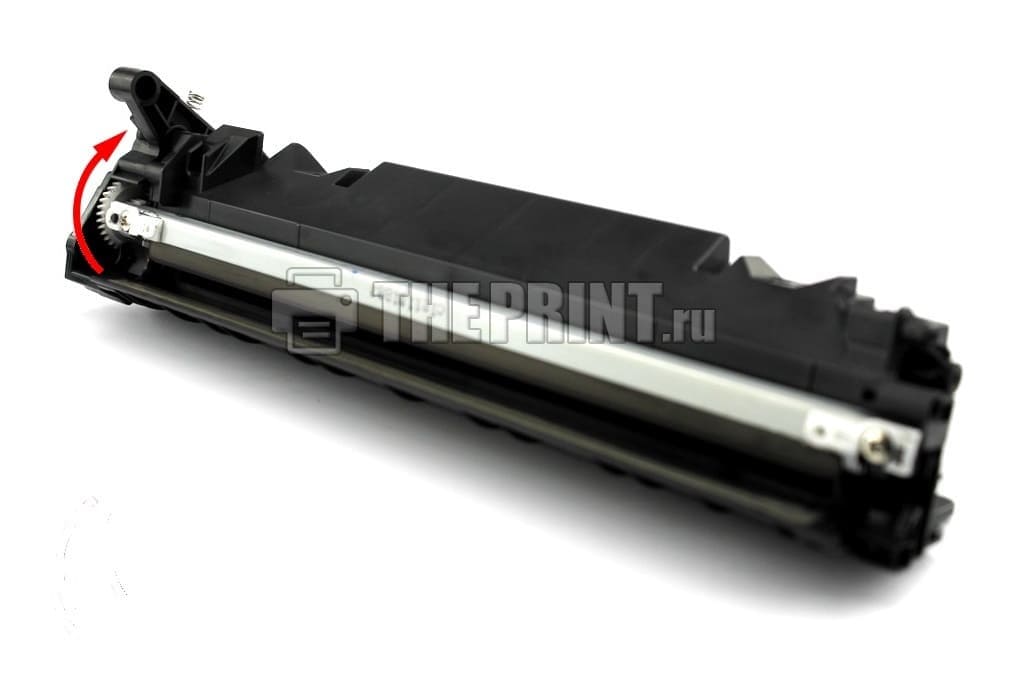

Шаг №7. Открутите винты и снимите ракель.
Шаг №8. Очистите бункер с отработанным тонером с помощью пылесоса или ершика, убрав остатки красящего порошка в герметичный пакет.
Шаг №9. Уберите остатки тонера с ракеля и вала первичного заряда. Посредством салфетки и чистящего средства аккуратно протрите детали расходника. Установите потом их обратно в корпус картриджа.
Шаг №10. Смажьте токопроводящей смазкой контакт фотобарабана.

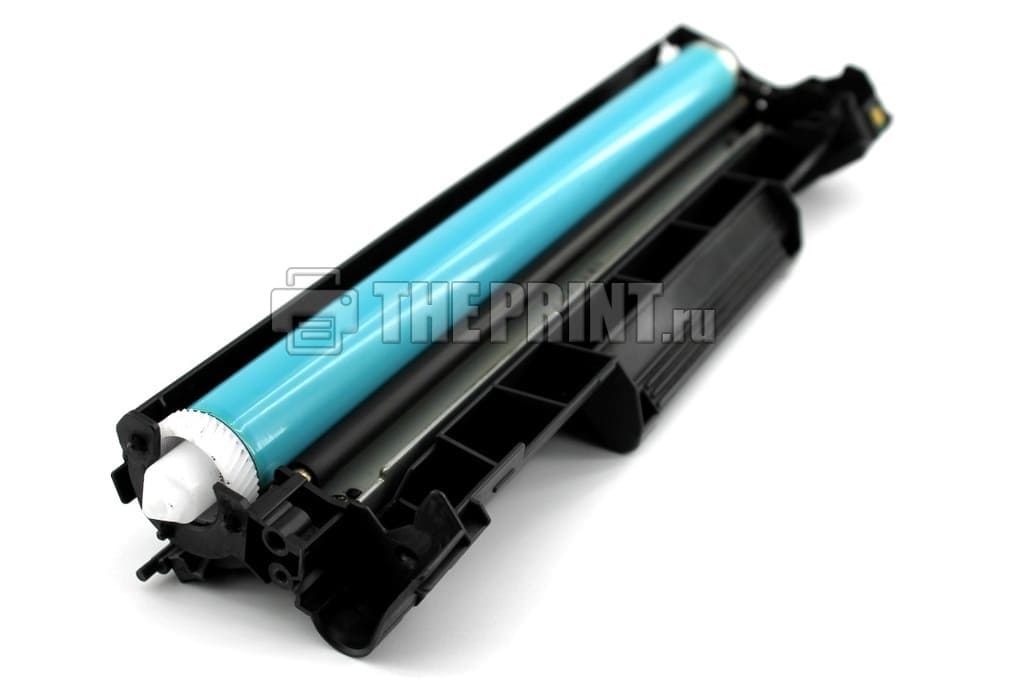

Шаг №11. Установите фотобарабан, следом прокрутите его. Предварительно разотрите по корпусу детали тонер, чтобы избежать выворачивания ракеля.
Шаг №12. Переходите ко второй половине картриджа. Отвинтив шуруп с боковой крышки бункера, снимите ее.
Шаг №13. Снимите магнитный вал.
Шаг №14. Снимите дозирующее лезвие, открутив оба шурупа по краям.
Шаг №15. Избавьтесь от тонера на дозирующем лезвии, а затем протрите деталь салфеткой и средством для чистки.
Шаг №16. То же самое проделайте с магнитным валом.
Шаг №17. Очистите бункер с тонером. Если заправка производится повторно с помощью одного и того же тонера, тогда от тщательной чистки можно отказаться.
Шаг №18. Засыпьте 90 г тонера в бункер.
Шаг №19. Установите обратно дозирующее лезвие и магнитный вал.
Шаг №20. Установите боковую крышку.
Шаг №21. Прокрутите магнитный вал перед сборкой картриджа.
Шаг №22. Соберите обе половины картриджа.
Шаг №23. Поправьте пружины – 2 шт.
Шаг №24. Установите боковую крышку с взведенной на третьем шаге пружиной. Зафиксируйте ее, завинтив шуруп.
Инструкция по заправке картриджа HP 83A (CF283A) подошла к концу. Включите принтер и проверьте результат вашей работы!
Если вам необходима срочная заправка любых лазерных картриджей в Москве, сервисный центр МосТонер – бесплатный выезд мастера в пределах МКАД круглосуточно!
Источник
Какой сыпать тонер cf283a
Картридж HP CF283A является распространенным в России.
В этой статье мы покажем инструкцию по заправке картриджа HP CF283A (83A) своими руками. Разобрать, вычистить и засыпать тонер не сложно, заправить картридж HP CF283A (83A) можно даже в домашних условиях за 10-15 минут.

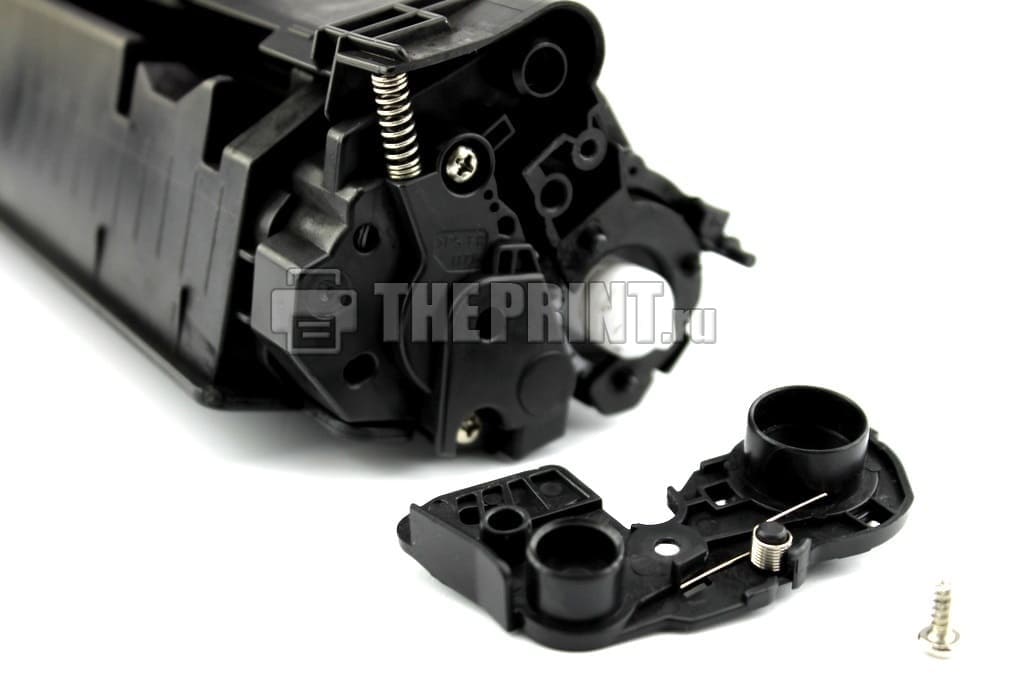

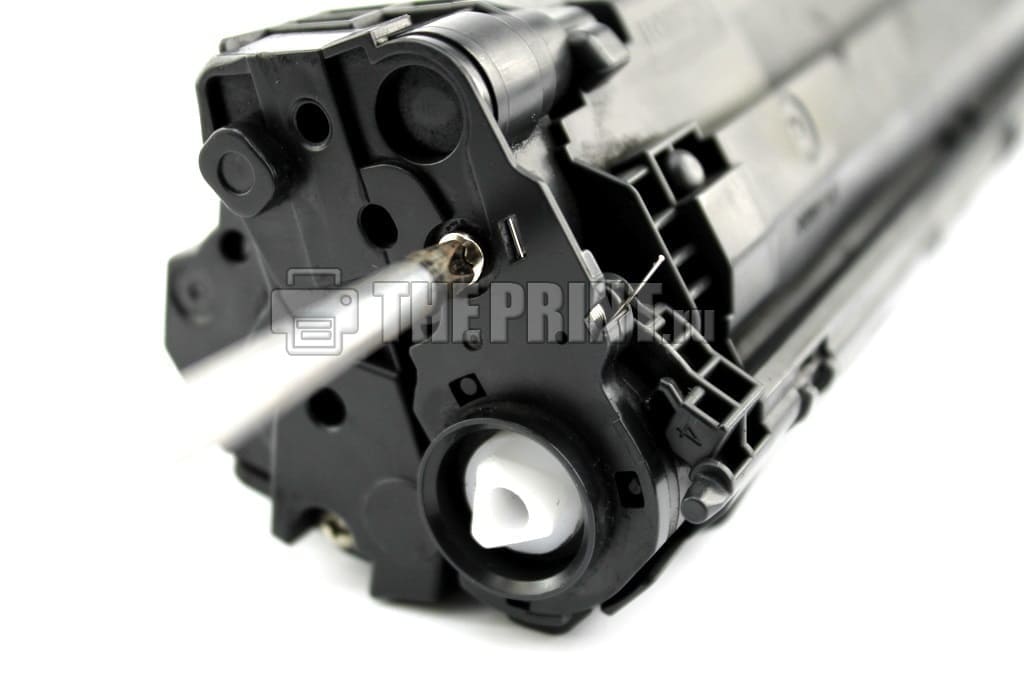

1. Для начала Вам надо открутить болт и снять боковую крышку, рисунок 2, 3.

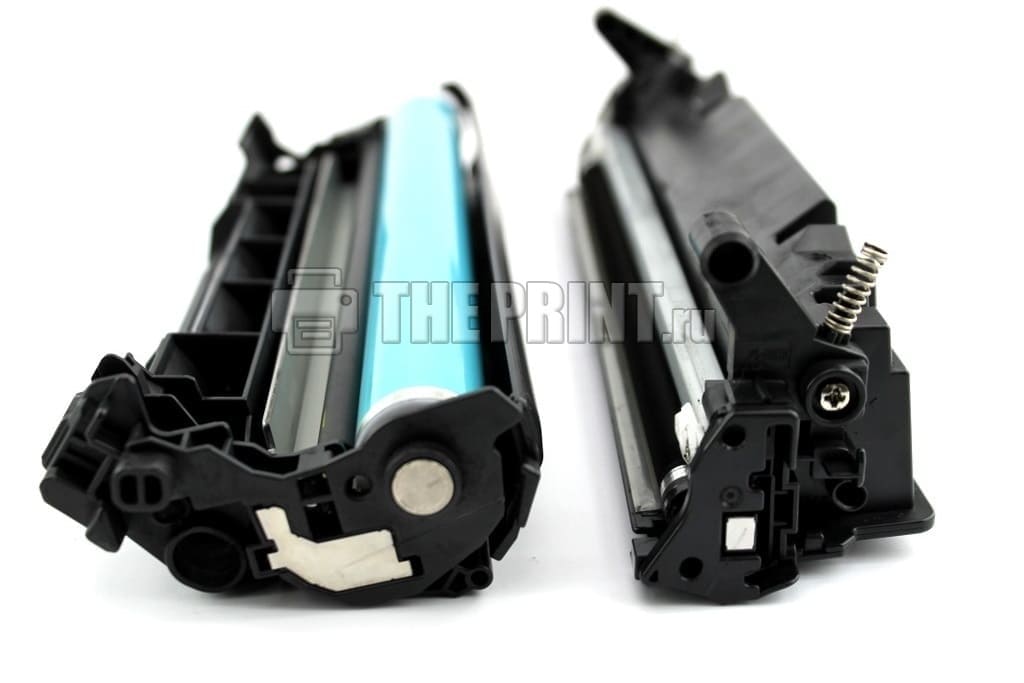

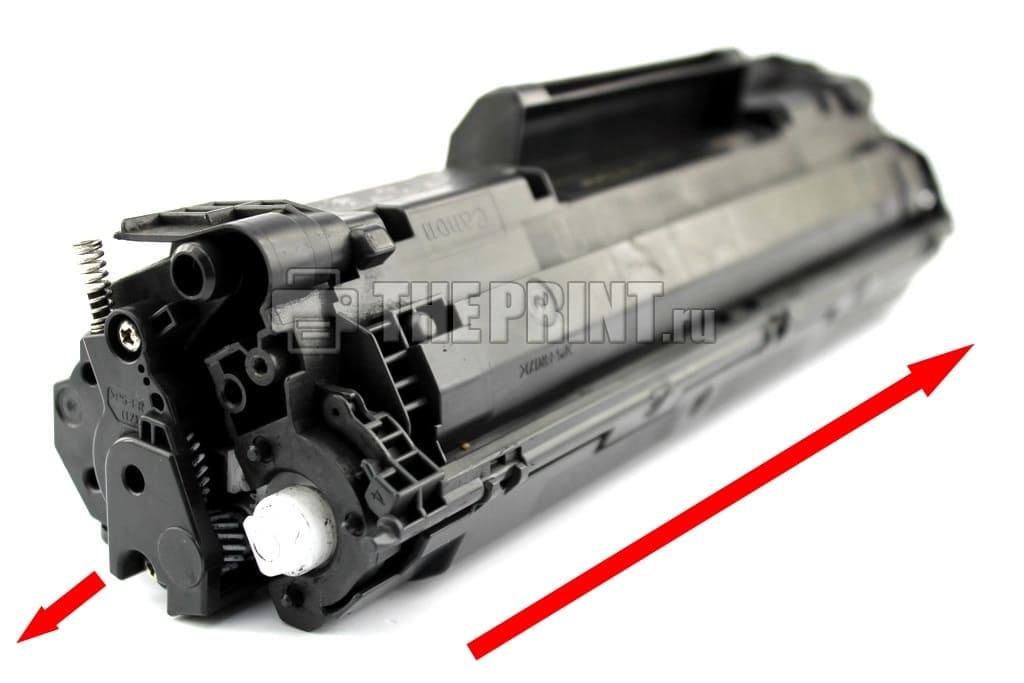

2. Сдвигаем в сторону половину с бункером с отработанным тонером и располовиниванем картридж, рисунок 4, 5.

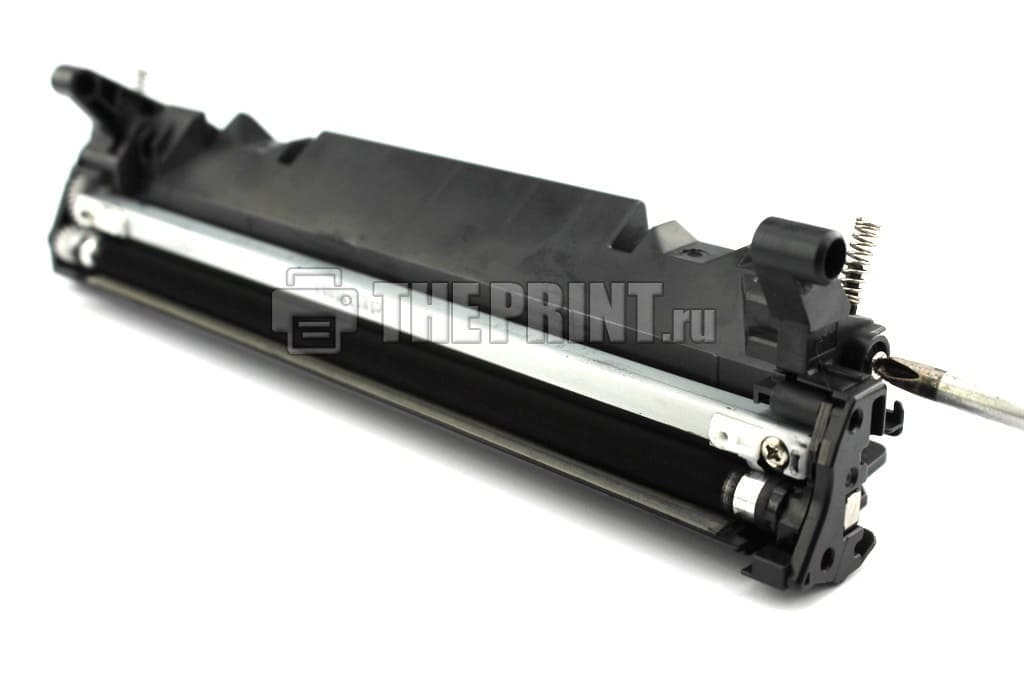

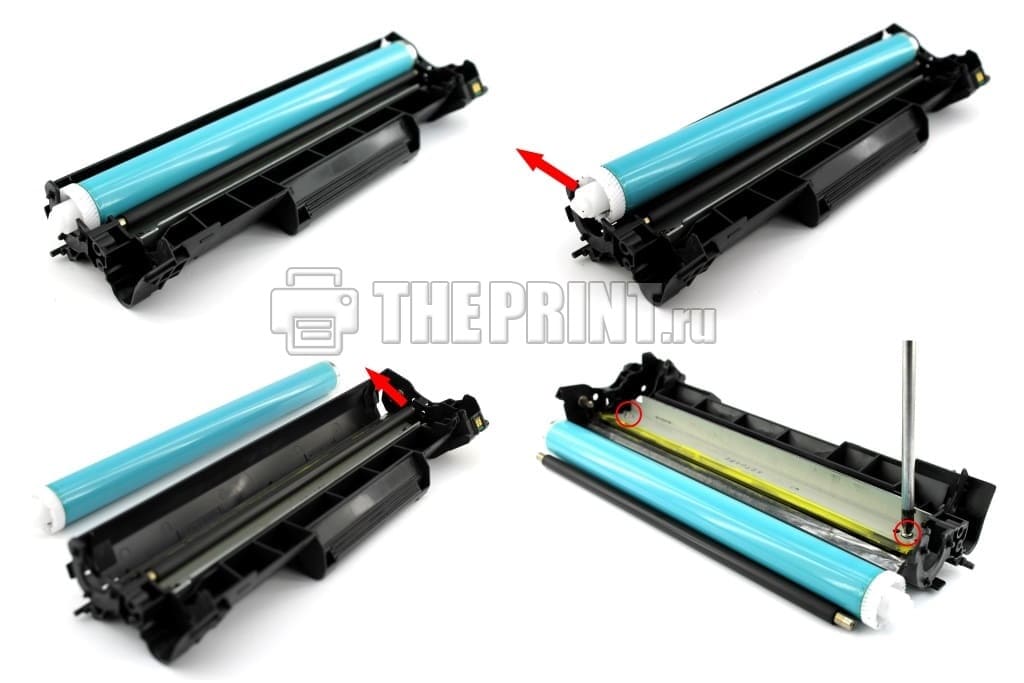

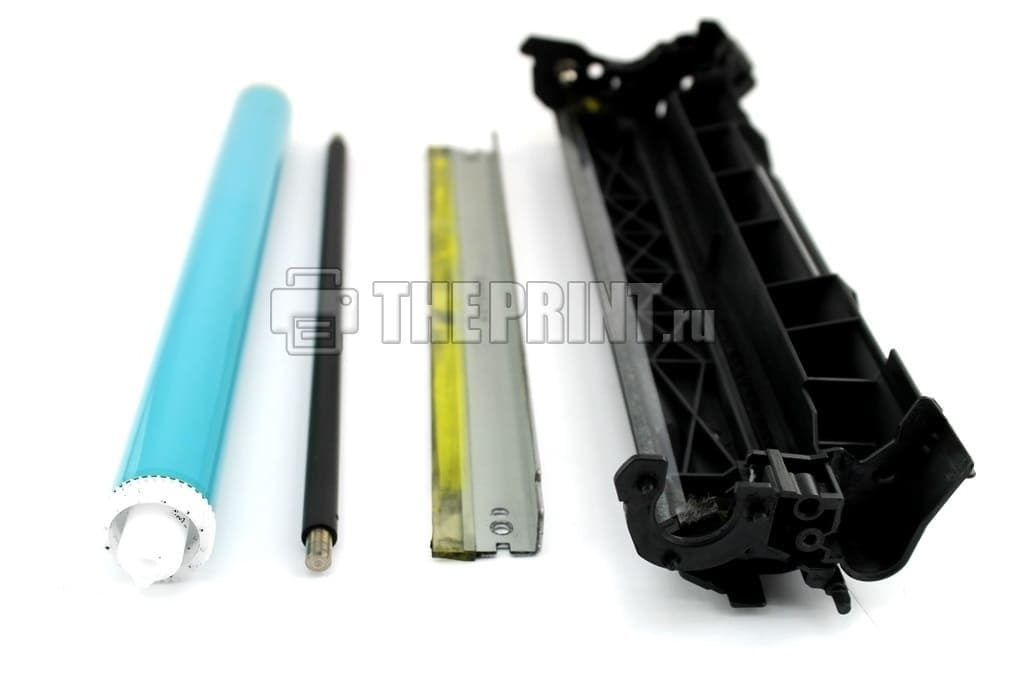

3. Следующим этапом что бы вычистить отработанный тонер картриджа надо снять фотобарабан, ролик заряда и ракель. Для этого приподымаем фотовал и прокручивая тянем его в сторону, ролик заряда снимаем с фиксаторов, ракель вынимается открутив 2 болта, рисунок 6, 7. Вычищаем весь отработанный тонер.

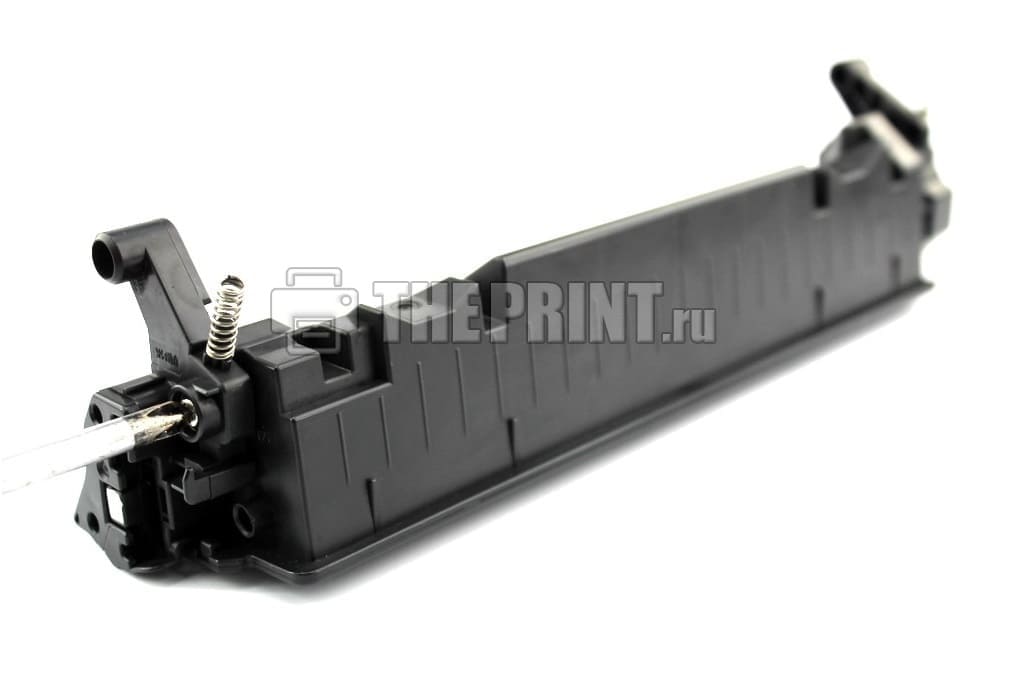

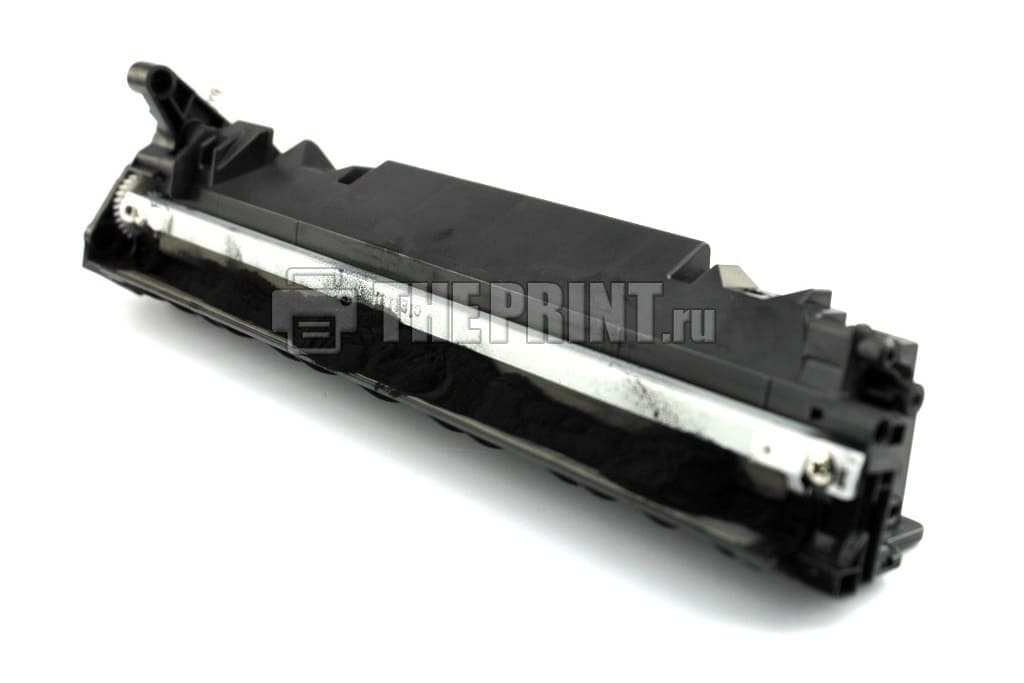

4. Собираем бункер отработки в обратном порядке, устанавливаем ракель на место прикрутив его двумя болтами (резиновую часть ракеля желательно не очищать, это делается для того что бы не было закусов и дальнейшего выхода из строя ракеля), очищаем коротрон и барабан сухой тряпкой устанавливаем на место, рисунок 8.
5. Приступаем к разборке и очистки бункера для тонера, для начала откручиваем болт сбоку и снимаем боковую крышку, рисунок 9, 10.
6. Снимаем оболочку магнитного вала с магнитным стержнем вместе с токопроводящей пластмассовой деталью картриджа, оболочку магнитного вала очищаем сухой тряпкой (мы не разбираем и не снимаем стержень и токопроводящую деталь), рисунок 11.
7. Начинаем вычищать от старого тонера бункер, что бы лучше вычистить, нужно прокручивать шестеренку, которая приводит в действие мешалку тонера внутри бункера, для очистки мы использовали сервисный пылесос, рисунок 12.
8. Далее нужно засыпать тонер в картридж прокручивая шестеренку, тем самым приводя в действие механизм перемешивания тонера, это нужно для того что бы максимально засыпать тонер, рисунок 13.
9. Устанавливаем магнитный вал на место и прокручиваем его (обратите внимание что бы были на месте шестеренка и два бушинга), слой тонера на магнитном валу должен быть ровный, без пробелов и бугров, рисунок 14.
10. Устанавливаем на место боковую крышку и прикручиваем болт, рисунок 15.

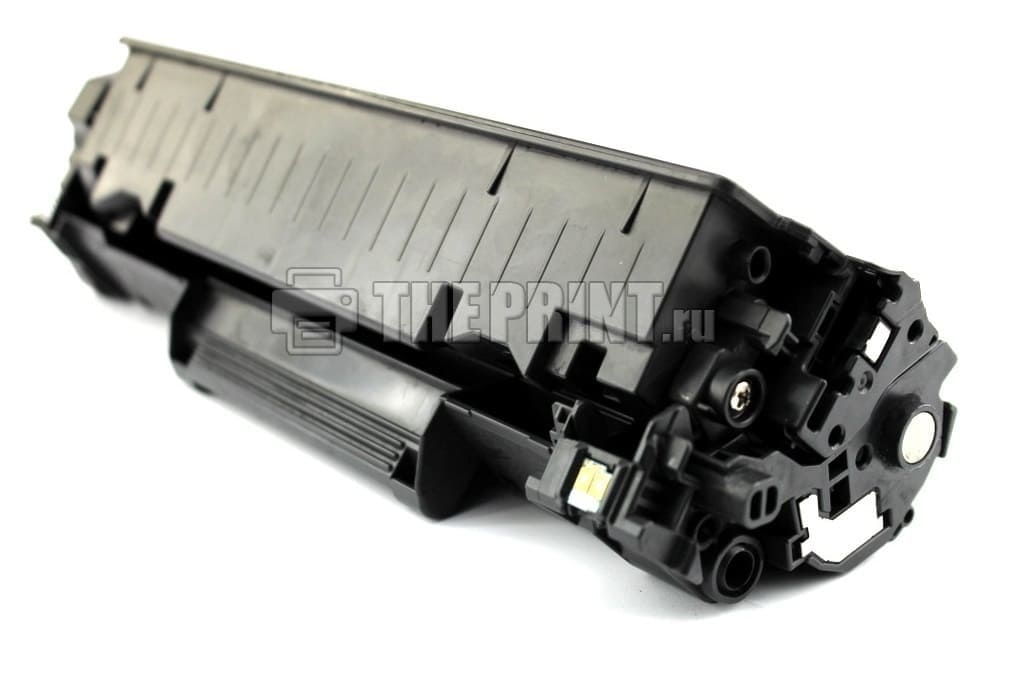

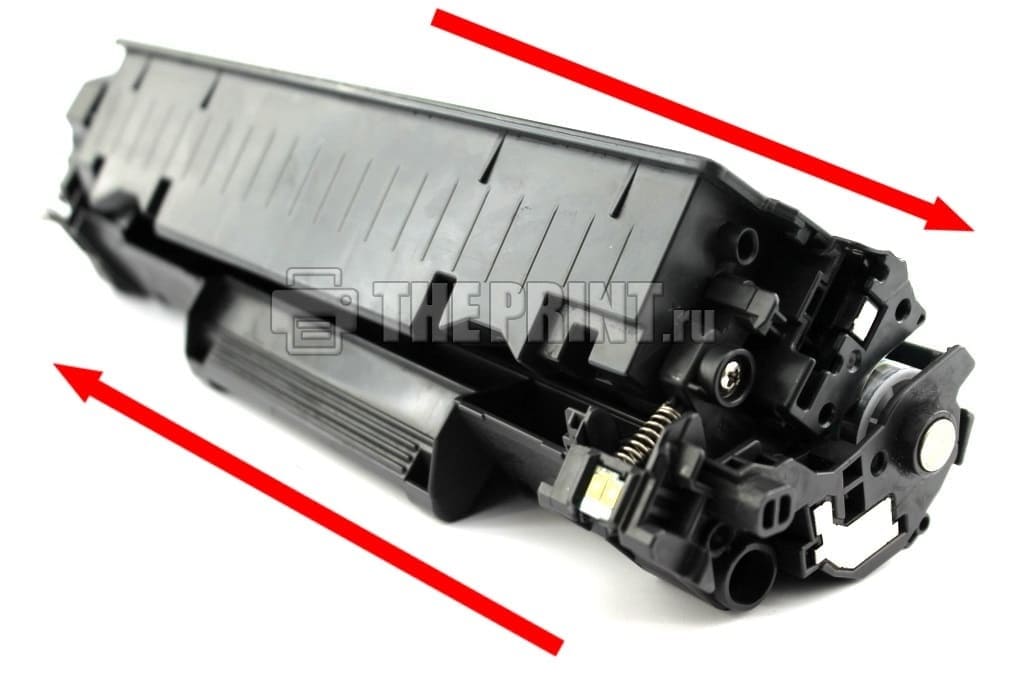

11. Собираем картридж, для этого две части нужно совместить и сдвинуть их друг на друга, рисунок 16, 17, 18.

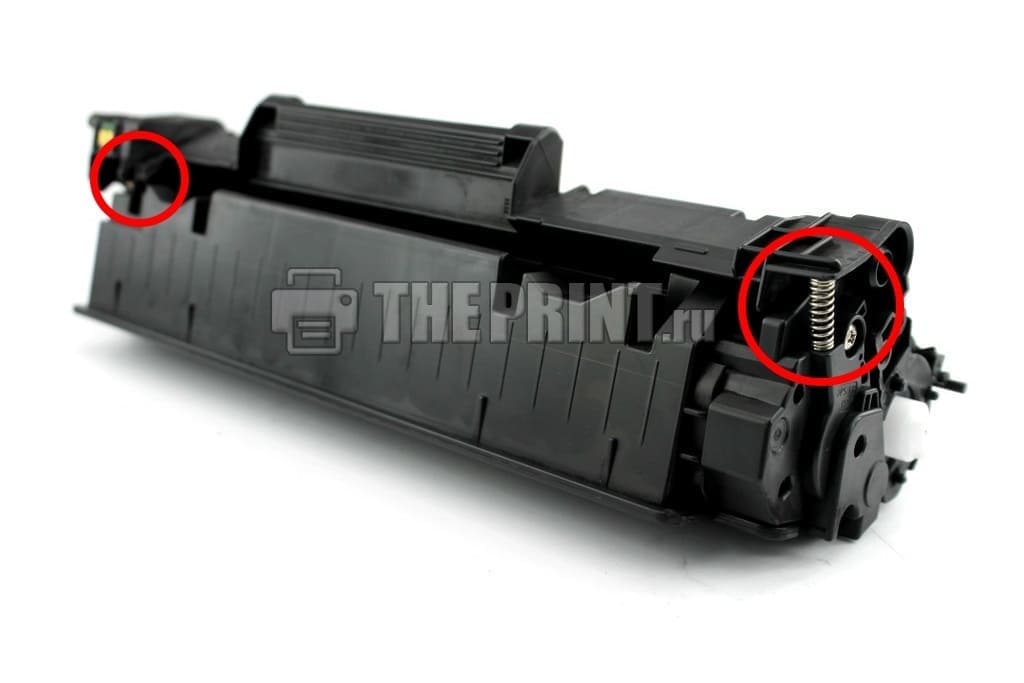

12. Обратите внимание, что бы две пружинки были не согнуты и упирались в корпус картриджа, рисунок 19.

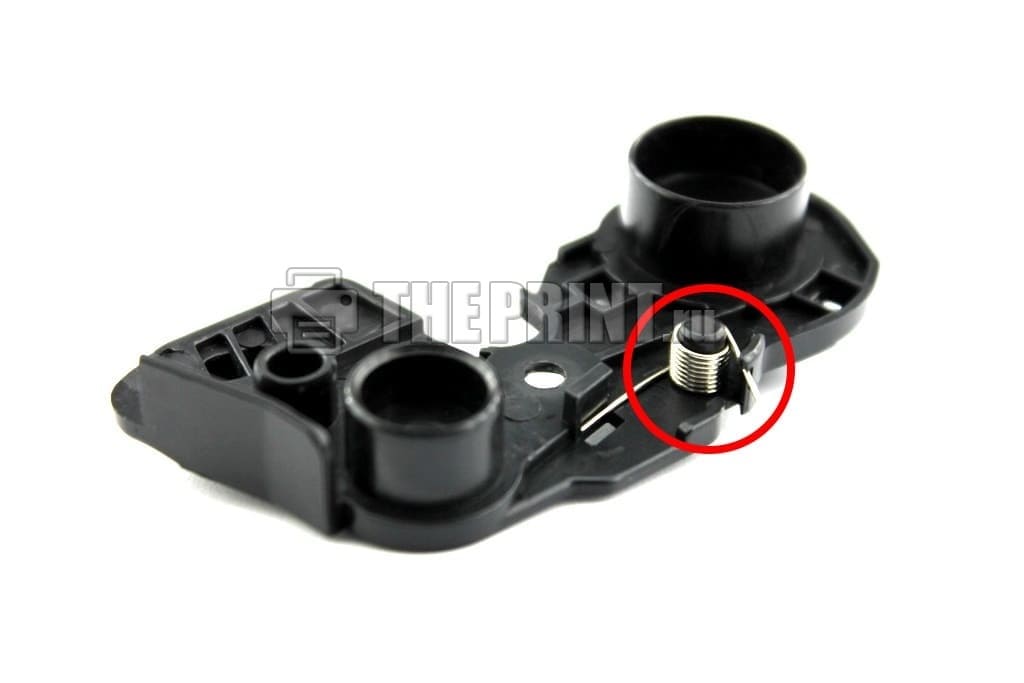

13. Перед тем что бы установить боковую крышку, фиксирующую барабан, нужно взвести пружинку, рисунок 24.

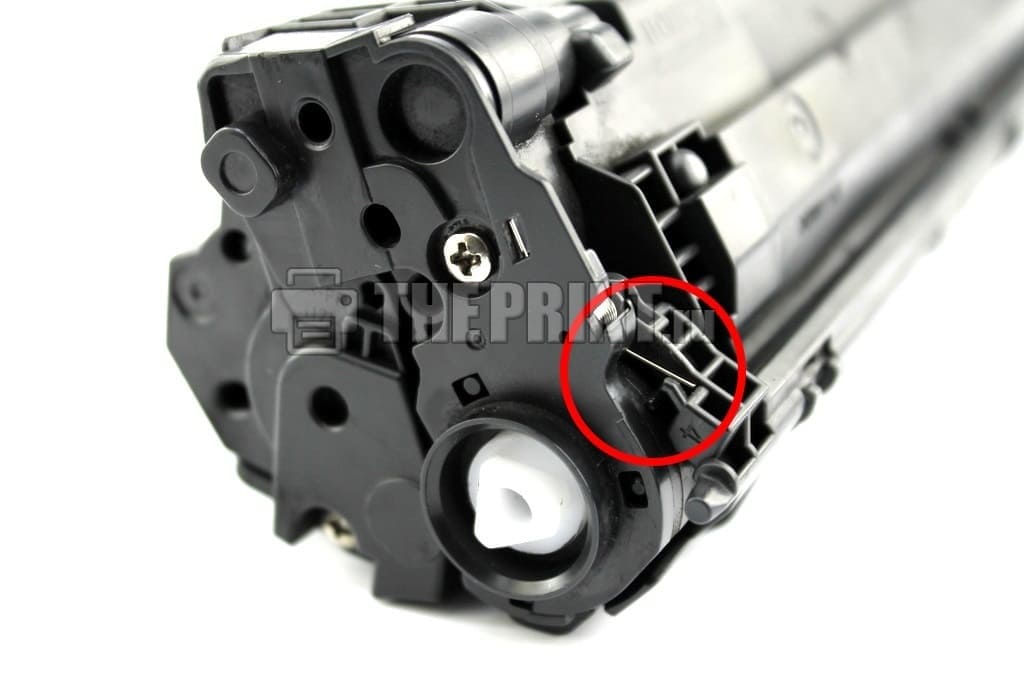

14. Устанавливаем боковую крышку на место и пружинку отпускаем, один край пружинки должен упираться в шторку фотобарабана картриджа, рисунок 22, 23.

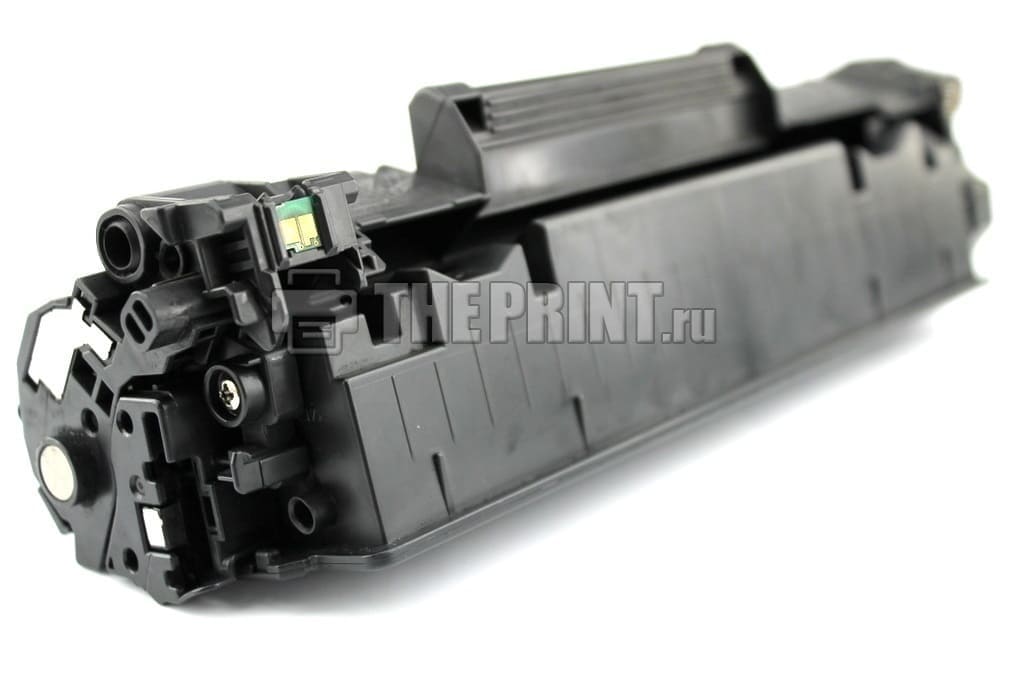

15. Заправка закончена, можете вставлять картридж в принтер и печатать. На первых 5 листах возможна печатать с дефектами, но они должны уйти. По итогу печать должна быть четкая, без точек и полос.
CF283A — чем заправлять заразу.
Старик Козлодоев » 14:15 — 13.02.16
Здравствуйте! Собственно, чем этот CF283A заправлять? У нас принтеров под них не было, только пошли, и началось… По виду и описанию в и-нете, тот же 85а. Стал заправлять, как 85-е, Мицубисью UT-1916, и привет. На родных серый фон. А на аналогах… Фон, волны, пятна (PCR). Зависит от производителя, но на нонеймах полный алес капут. Только все внутренности менять. На родных и тех, что по приличней, просто меняем фотик и PCR. Помогает. Пытался заправлять АТМом, лучше, но всё равно фон есть. По весне мучались с какой-то Мицубисью, в торпедах с красно-белой этикеткой, фасовка отечественная, где-то в подмосковье. Родные 85а печатать просто не хотели, хоть что делай, печатали только аналоги с магвалом 1010. Не оно? Жалко, я его в 12а и иже с ними весь извел, не проверить.
Старик Козлодоев
Сообщения: 10Зарегистрирован: 17:15 — 09.11.15Баллы репутации: 0
Re: CF283A — чем заправлять заразу.
Владимир А. » 17:21 — 13.02.16
Владимир А.
Помощник админа Консультант
Сообщения: 6638Зарегистрирован: 10:47 — 09.02.06Откуда: г.ОбнинскБаллы репутации: 1
Старик Козлодоев
Сообщения: 10Зарегистрирован: 17:15 — 09.11.15Баллы репутации: 0
Re: CF283A — чем заправлять заразу.
Владимир А. » 17:59 — 13.02.16
Вот тут все в картинках по проверке 283 на Р1005 принтере.
Как раз о том, что я Вам глаголил. У нас все нормально происходит и замечаний нет к нам.
Мож Вы что-то не так делаете?
Владимир А.
Помощник админа Консультант
Сообщения: 6638Зарегистрирован: 10:47 — 09.02.06Откуда: г.ОбнинскБаллы репутации: 1
Re: CF283A — чем заправлять заразу.
Старик Козлодоев » 18:13 — 13.02.16
Спасибо, только боковая крышка от 85а встаёт тоже без проблем. И дальше это дело засовывается в проверочный 1005, с доработанными под все типы НР и Canon направляющими. Когда первый возврат был, шеф меня аж в 8 вечера из дома выдернул, растачивай говорит, направляющие. Я ему кое-как объяснил, что если я направляющие под 83-й раздрочу напильником, у нас всё остальное вставать просто не будет, вываливаться начнут. И привет, приехали. Дальше просто взял 85а из доноров и продемонстрировал, что тут можно обойтись и без извращений. Только вот по поводу напряжения на валах — к заказчику ездил, рылись с ихним админом в менюшке МФУ, нету регулировок яркости, контрастности печати. Значит, задрано на заводе. Тут в одной конторе посоветовали Type 41 от 1010 засыпать в аналоги. Что-то непонятное с этой новой модификацией 85а, не зря выступы на боках сделаны, чтоб в старые 1005 не лезло. Не чисто дело.
Старик Козлодоев
Сообщения: 10Зарегистрирован: 17:15 — 09.11.15Баллы репутации: 0
Re: CF283A — чем заправлять заразу.
Старик Козлодоев » 18:53 — 13.02.16
Да, полный алес капут на нонеймах наблюдается уже при проверке на 1005. Заказчику такое не отдаём, меняем внутренности или продаём что по приличней, ремонт дороже. Где они только такое берут.
Старик Козлодоев
Сообщения: 10Зарегистрирован: 17:15 — 09.11.15Баллы репутации: 0
Re: CF283A — чем заправлять заразу.
Старик Козлодоев » 19:24 — 13.02.16
Извиняюсь, может сумбурно объяснил, на родном 83а я выступ не обкусываю. Просто беру половинку,пластмассину от 85а, которая с фотиком, PCR и бункером отработки, и переставляю на неё все внутренности от 83а. Фотик,PCR,ракель. И одеваю на бункер 83а. По времени дольше такая возня, но у нас таких картриджей немного(пока). Дальше ставится боковая крышка от 85а и всё замечательно встаёт в проверочный 1005. Так вот, после заправки Мицубисью UT-1916 на 1005 печатаю контрольку. Идеально. Отдаём заказчику. Возврат и матюги. Фон. Это на родных и аналогах, тех что по приличней. На нонеймах даже до заказчика не доходит — черте что уже при проверке.
Старик Козлодоев
Сообщения: 10Зарегистрирован: 17:15 — 09.11.15Баллы репутации: 0
Re: CF283A — чем заправлять заразу.
Владимир А. » 19:51 — 13.02.16
Старик Козлодоев писал(а):Извиняюсь, может сумбурно объяснил, на родном 83а я выступ не обкусываю. Просто беру половинку,пластмассину от 85а, которая с фотиком, PCR и бункером отработки, и переставляю на неё все внутренности от 83а. Фотик,PCR,ракель. И одеваю на бункер 83а. По времени дольше такая возня, но у нас таких картриджей немного(пока). Дальше ставится боковая крышка от 85а и всё замечательно встаёт в проверочный 1005. Так вот, после заправки Мицубисью UT-1916 на 1005 печатаю контрольку. Идеально. Отдаём заказчику. Возврат и матюги. Фон.
Пока и у нас немного таких приходит(83а), поэтому принетрок пока не переделываем под эти картриджи, уж больно тонкие останутся направляющие. А делаем пока так—откусываем на родном выступ и боковушку от 85а вставляем. Проверяем до заправки и после, далее бооквушку родную на место ставим.
От тонера Мицубисью UT-1916 на 1005 отказались, бледновато совсем на первоходе. Остановились на IMEX CMG-3
Довольно сносно на первоходе, далее тока замена фотика.
Владимир А.
Помощник админа Консультант
Сообщения: 6638Зарегистрирован: 10:47 — 09.02.06Откуда: г.ОбнинскБаллы репутации: 1
Re: CF283A — чем заправлять заразу.
Старик Козлодоев » 21:06 — 13.02.16
Я извиняюсь, но какое тут бледно — ярко, и даже фон. Не подходит он для них, слишком хороший. Под что-то дешовое, явно сделаны.
Старик Козлодоев
Сообщения: 10Зарегистрирован: 17:15 — 09.11.15Баллы репутации: 0
